短基線定位系統定制

可靈活定位水下物體、設備等目標

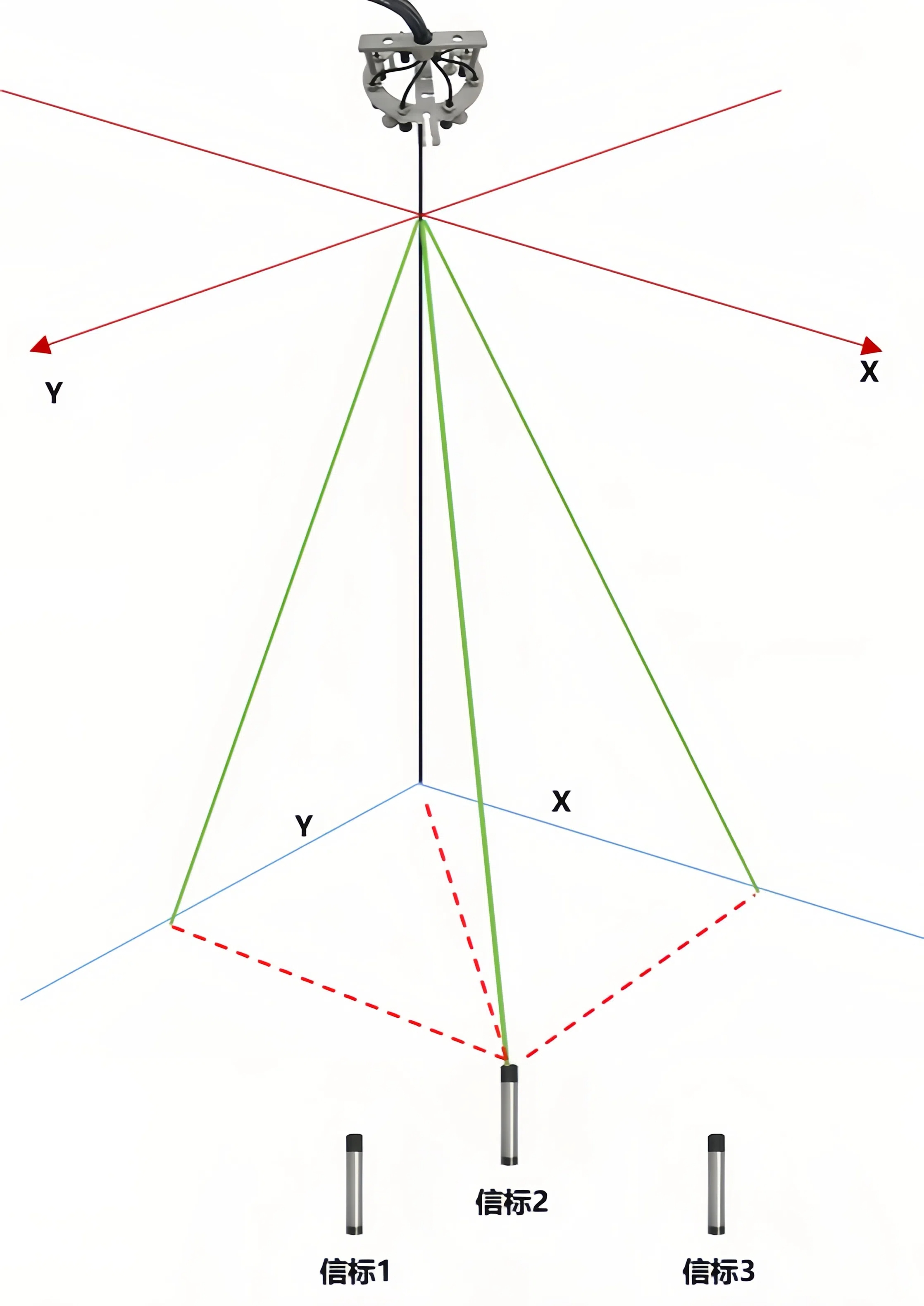

在信標（目標）水聲定位項目中，基于聲波傳播時間差估計、波達方向估計、波達角度估計和多邊定位原理，通過測量聲信號從信標到定位陣的傳播時間，來波角度和距離等信息，反饋信標的位置坐標。考慮到海洋工作環境會給信標（目標）定位帶來一定的誤差，公司對多種陣型定位精度進行了研究和仿真，利用陣元到目標的距離公式進行數學建模，推到出方程個數大于未知數個數的多個方程，利用最小二乘原理進行定位，確定出定位精度較高的陣型。

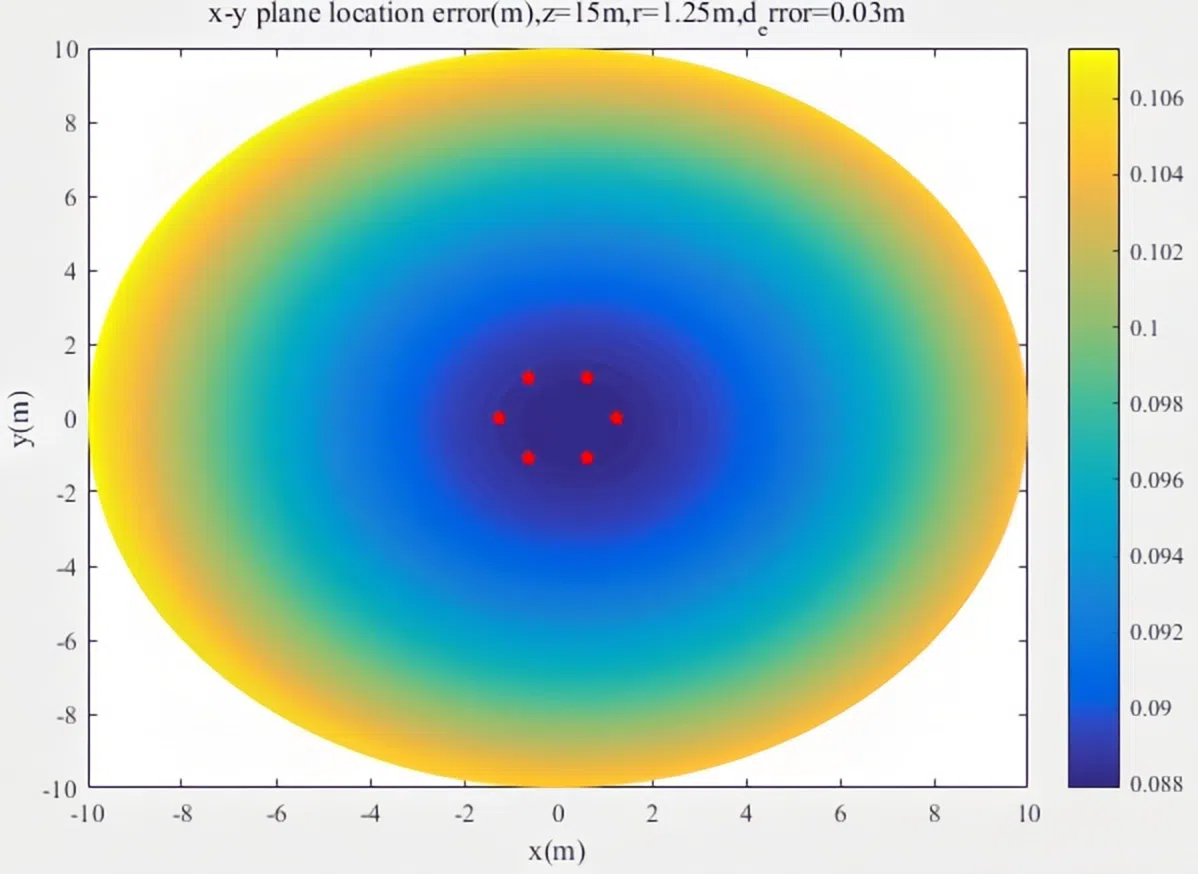

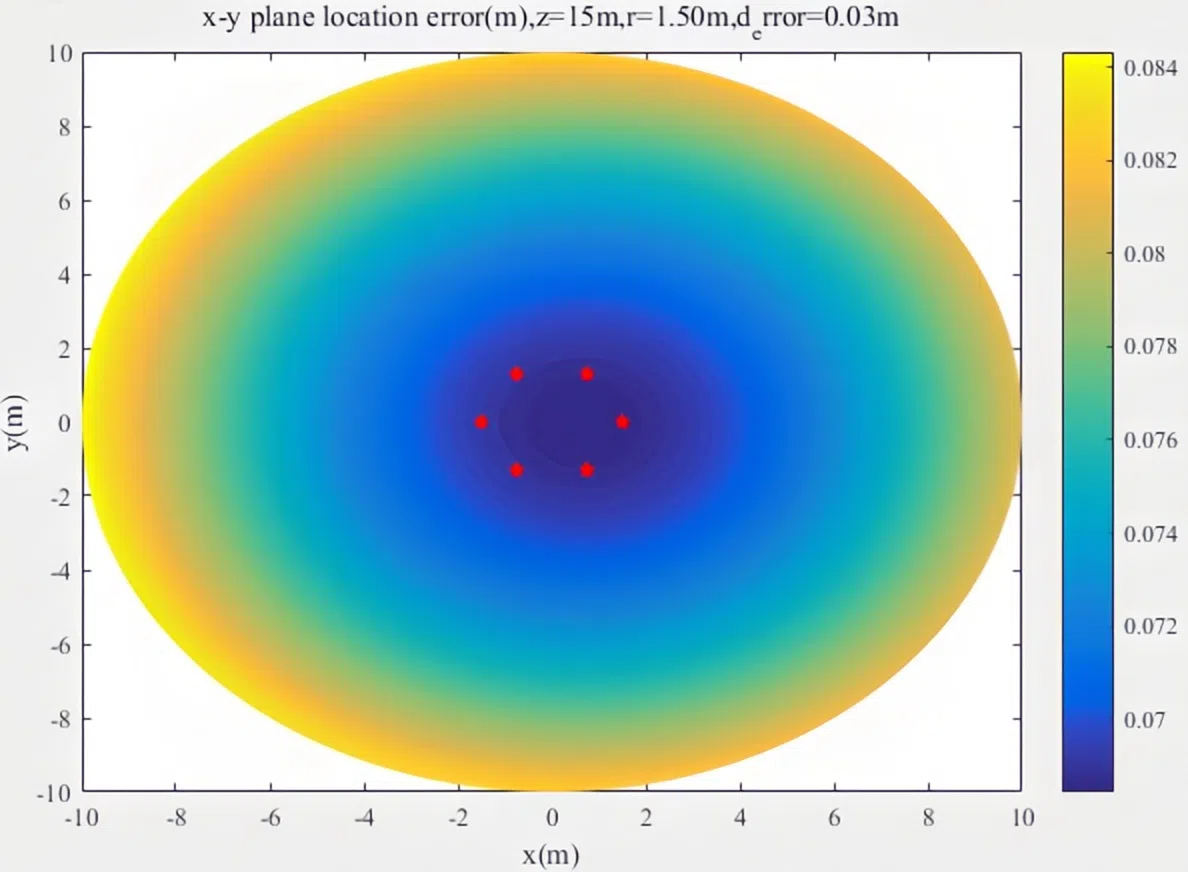

假定信標目標深度15m，水平范圍為[-10m,10m]，采用6元陣對目標進行定位，當6個陣元布置在半徑為1.25m的圓周上時，xoy平面最大定位誤差約為265px，當6個陣元布置在半徑為1.5m的圓周上時，xoy平面最大定位誤差約為210px，且定位誤差隨著離陣中心距離的增加而增加，當目標位于6元陣的正下方時，定位誤差最小，精度最高。

信標（目標）定位系統由換能器設備（含信標和水聽器接收定位陣列）、電路系統以及機箱外殼組成。電路系統包括電源模塊、發射模塊、模擬信號預處理模塊、信號采集模塊、系統控制模塊以及軟件算法處理模塊。

 具備連續，全天時全天候在線監測能力

  數據的到報率達到96%以上

 定位陣列半徑：  1.5m（可定制）

 定位陣列單元：  32單元

  工作時間：不低于2周

  測量周期：30分鐘一組

  定位系統測量范圍：最大100m水深

 信標與定位陣列數據同步

 相對位置定位精度：    10cm

  定位精度：均方誤差不超過1%作用距離（良好海況下）

  發射頻帶：30-50kHz

  信標聲源級：不小于180dB
